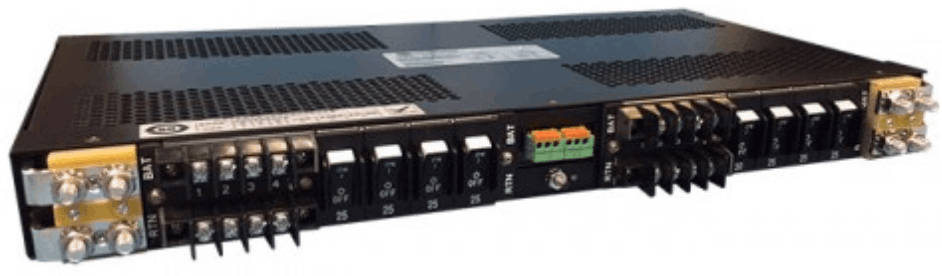

Панели распределения постоянного тока DPBF1U серии 1U с фронтальным доступом обеспечивают защиту от перегрузки и перегрузки для 8 нагрузок постоянного тока до 30А. Монтажная панель высотой 1RU (1,75 дюйма) с выключателями постоянного тока обеспечивает 8 нагрузок на одну шину или 4/4 нагрузки на две шины (A и B) (до 30 А на каждую нагрузку).
Панели прерывателя постоянного тока DPBF1U Series 1U с фронтальным доступом распределяют до 150 ампер тока нагрузки от двух отдельных источников 150A с возможностью истинного распределения A и B и аварийной сигнализации. Секции A и B панели с двумя шинами изолированы и могут быть настроены отдельно на 12, 24/48 В и имеют нейтральную полярность.
Размеры выключателя составляют от 1 до 30 ампер. Аварийные сигналы обозначаются зеленым / красным светодиодом и одним контактом реле формы C на шину.
Панели автоматического выключателя постоянного тока DPBF1U серии 1U поставляются с кронштейнами, позволяющими устанавливать их в 19- или 23-дюймовую релейную стойку. Они могут быть установлены с передней стороны стойки со смещением каждые четверть дюйма от передней части к задней части, чтобы соответствовать существующему оборудованию, установленному в стойке.
Грантия 3 года
• Все соединения выполнены спереди
• Высота установки 1RU: 1,75 ”
• Монтаж в стойку 19 или 23 дюйма
• Магнитные выключатели постоянного тока
• Одинарная шина c 4 или 8 выключателями
• Двойная шина (A / B) с 4 выключателями на каждой шине
• Напряжение: 12, 24 или 48 В постоянного тока
• A & B - изолированные нагрузки
• A & B могут быть настроены отдельно
• Светодиодная индикация
• Один контакт реле Form C на шину
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
ВЫХОД/ВЫХОД:
_________________________________________________________
Мощность панели:
см. таблицу моделей напротив
_________________________________________________________
Конфигурация:
одиночная шина: от 1 до 8 автоматов
двойная шина: от 1 до 4 автоматов на каждой шине
_________________________________________________________
Номиналы выключателей:
от 1A до 30A
_________________________________________________________
Напряжение:
24V/48V Nominal: 21-60VDC
12V Nominal: 10.5-15VDC
_________________________________________________________
Полярность:
Нейтральная, положительная или отрицательная земля
_________________________________________________________
_________________________________________________________
АВАРИИ:
_________________________________________________________
Индикация аварии:
Двухцветный светодиод для каждой шины
_________________________________________________________
Светодиодная индикация состояния:
Зеленый = нормальный
Красный = авария
Выкл = Нет питания
_________________________________________________________
Alarm Connections:
1 реле Form C для каждой шины
_________________________________________________________
_________________________________________________________
СТАНДАРТЫ БЕЗОПАСНОСТИ:
_________________________________________________________
Сертификаты:
UL60950-1 2nd Ed., CSA22.2 No. 60950-1 2nd Ed., EN60950-1 2nd Ed.
_________________________________________________________
_________________________________________________________
ОКРУЖАЮЩАЯ СРЕДА:
_________________________________________________________
Рабочая температура:
-10°C to +70°C
_________________________________________________________
Температура хранения:
-40°C to + 85°C
_________________________________________________________
Влажность:
От 0% до 95%, без конденсата
_________________________________________________________
_________________________________________________________
ФИЗИЧЕСКИЕ:
_________________________________________________________
Материал корпуса:
сталь
_________________________________________________________
Отделка:
Черное порошковое покрытие
_________________________________________________________
Размеры корпуса, мм:
44.2 В x 434,9 Ш x 227,1 Д
_________________________________________________________
Вес:
4.67 кг.
_________________________________________________________
Монтаж:
19 или 23 дюйма с использованием реверсивных монтажных кронштейнов
_________________________________________________________
СТАНДАРТНЫЕ МОДЕЛИ:
_________________________________________________________
Модель: DPBF1U-A1x
Напряжение: 24/48V
Количество входов: 1
Количество автоматов,макс.: 4 x от 1А до 30A
Ток на каждый ввод: 96 А
Общий ток: 96 А
_________________________________________________________
Модель: DPBF1U-A6x
Напряжение: 12V
Количество входов: 1
Количество автоматов,макс.: 4 x от 1А до 30A
Ток на каждый ввод: 96 А
Общий ток: 96 А
_________________________________________________________
Модель: DPBF1U-A1x-B1x-S
Напряжение: 24/48V
Количество входов: 1
Количество автоматов,макс.: 8 x от 1А до 30A
Ток на каждый ввод: 150 А
Общий ток: 150 А
_________________________________________________________
Модель: DPBF1U-A6x-B6x-S
Напряжение: 12V
Количество входов: 1
Количество автоматов,макс.: 8 x от 1А до 30A
Ток на каждый ввод: 150 А
Общий ток: 150 А
_________________________________________________________
Модель: DPBF1U-A1x-B1x
Напряжение: 24/48V
Количество входов: 2
Количество автоматов,макс.: по 4 x от 1А до 30A на каждую шину
Ток на каждый ввод: 96 А
Общий ток: 192 А
_________________________________________________________
Модель: DPBF1U-A6x-B6x
Напряжение: 12V
Количество входов: 2
Количество автоматов,макс.: по 4 x от 1А до 30A на каждую шину
Ток на каждый ввод: 96 А
Общий ток: 192 А
_________________________________________________________
Примечание:
Выше приведены стандартные конфигурации.
«Х» обозначает от одного до четырех выключателей, которые должны быть указаны как часть окончательного номера модели.
Для комбинаций напряжения, не показанных, см. datasheet .
