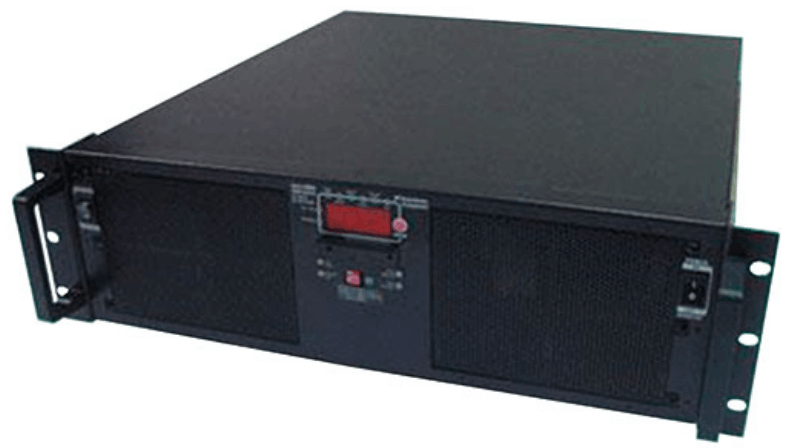

SIMITAR серии 5000 - это 5000 Вт инверторы, которые монтируются в 19-дюймовую стойку и имеют высоту всего 3RU. Различные модели работают от источника 24 или 48 В постоянного тока и создают синусоидальный выходной сигнал 115 или 230 В переменного тока.
Точно отрегулированные синусоидальные волны с малыми искажениями 50 или 60 Гц создаются цепями питания, управляемыми DSP, с использованием передовой высокочастотной технологии широтно-импульсной модуляции, которая обеспечивает эффективность до 92%.
Встроенный статический байпас позволяет подключать и другой источник переменного тока, который может автоматически переключаться на нагрузку в случае отключения инвертора.
В нормальном режиме работы эти инверторы изолируют нагрузку от широких колебаний напряжения, переходных процессов и помех, которые обычно присутствуют в сети переменного тока и которые могут вызвать проблемы с надежностью оборудования.
Выходное напряжение и частота программируются с передней панели, а также скорость передачи данных для интерфейса связи RS232, которая может использоваться для удаленного мониторинга.
Гарантия 2 года
• Монтаж в стойку 19 дюймов x 3UR
• Выходная мощность: 5000 Вт
• Выход: 115 В или 230 В АС
• Частота: 50 или 60 Гц, синусоида с низким искажением
• Вход: 24 или 48 В DC
• Диапазон рабочих температур от -20 до + 50С
• Встроенный статический байпас
• Программируемое выходное напряжение и частота (DIP-переключатель на передней панели)
• Светодиодный дисплей
• Выходное реле аварий
_________________________________________________________
ВХОД:
_________________________________________________________
Напряжение:
24VDC (20-32VDC)
48VDC (42-62VDC)
_________________________________________________________
Ток (max.):
295A @ 24V
137A @ 48V _________________________________________________________
_________________________________________________________
ВЫХОД:
_________________________________________________________
Напряжение:
100-120VAC (регулируемое)
200-240VAC (регулируемое)
_________________________________________________________
Мощность:
5000W | 10000W пиковое значение
_________________________________________________________
Перегрузка:
3200W 3 мин.
_________________________________________________________
Частота:
50Hz or 60Hz ±0.05% (по выбору переключателя)
_________________________________________________________
КПД:
86-92% в зависимости от модели
________________________________________________________
Форма выходного сигнала:
Чистая синусоида <3% THD (RLoad) _________________________________________________________
_________________________________________________________
TRANSFER FUNCTION (-STS OPTION):
_________________________________________________________
Диапазон входного напряжения:
90 - 130VAC(110VAC номинальное)
180-260VAC(230VAC номинальное)
_________________________________________________________
Частота:
47-63Hz
_________________________________________________________
Время переключения:
4-6mS
_________________________________________________________
Реле аварий:
Сухие контакты формы C, указывают на наличие источника переменного тока
_________________________________________________________
_________________________________________________________
ОБЩИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
Защита:
Перегрузка на выходе;
Короткое замыкание на выходе;
Входная обратная полярность (предохранитель);
Входное пониженное напряжение;
Входное повышенное напряжение; Высокая температура
_________________________________________________________
Аварии:
Общий сигнал тревоги активируется открытым фото-реле (если устройство находтся в режиме неисправности) появляется на тыльном сигнальном разъёме
_________________________________________________________
Дисплей:
OVP - UVP - OTP - OLP - VAC - AMP - WATT - VDC - TEMP - Hz
_________________________________________________________
Порты:
RS232C - Baud Rates - 2400, 4800, 9600, 19200 (выбирается переключателем)
_________________________________________________________
SNMP (Опция):
Работает совместно с NetAgent UPS SNMP Agent
_________________________________________________________
Диапазон температур:
Рабочая: от -20 ° C до + 50 ° C
Хранения: от -30 ° C до + 70 ° C
_________________________________________________________
_________________________________________________________
СТАНДАРТЫ:
_________________________________________________________
Безопасность:
EN60950-1
_________________________________________________________
EMC:
120VAC Models:
FCC CFR Title 47 Part 15 Subpart B: 2008 Class A
CISPR 22: 2005
ANSI C63.4: 2003
230VAC Models:
EN55022:2006+A1: 2007, Class A
EN55024: 1998+A1: 2001+A2: 2003
EN61000-3-2: 2006
EN61000-3-3: 1995+A1: 2001+A2: 2005
IEC61000-4-2 Ed. 1.2: 2001-04
IEC61000-4-3 Ed. 3.0: 2006
IEC61000-4-4: 2004
IEC61000-4-5 Ed. 2.0: 2005
IEC61000-4-6 Ed. 2.2: 2006
IEC61000-4-8 Ed. 1.1: 2001-03
IEC61000-4-11 2nd Ed.: 2004-03
_________________________________________________________
_________________________________________________________
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
Габариты:
424 x 132 x 445 мм (Ш х В х Д)
_________________________________________________________
Вес: 19 кг
_________________________________________________________
Установка: 19" Rack, 3RU
_________________________________________________________
_________________________________________________________
Модель Pвых. Uвых. Uвх. SNMP
_________________________________________________________INV2450R-B 24VDC Опция
______________ _________________
INV4850R-B 115VAC 48VDC Опция
______________ _________________
5kW(длительно) ______________ 10kW - Peak ___________________________
INV2450RH-B 24VDC Опция
______________ 230VAC _________________
INV4850RH-B 48VDC Опция
_________________________________________________________
ПОМЕТКИ:
1. Модели на 115 В переменного тока поставляются предварительно запрограммированными на частоту 60 Гц.
Модели 230 В переменного тока поставляются предварительно запрограммированными на частоту 50 Гц.
2. Модели на 115 В переменного тока можно регулировать в диапазоне от 100 до 120 В переменного тока.
Модели на 230 В переменного тока можно регулировать в диапазоне от 200 до 240 В переменного тока.
3. Чтобы указать опцию SNMP, добавьте «S» в конце номера модели, например, INV4850R-BS.
