Intelligent Controller Module with Battery Monitoring – ACX Advanced
Intelligent Controller Module with Battery Monitoring – ACX Advanced

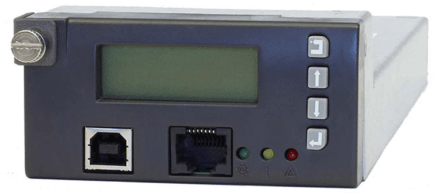

ACX Advanced - это сменный модуль интеллектуального контроллера, обеспечивающий мониторинг и управление для систем электропитания постоянного тока Aspiro и Guardian, включая полный мониторинг батареи. Модуль интеллектуального контроллера ACX Advanced контролирует все параметры системы, включая: напряжение постоянного тока, ток выпрямителя, температуру выпрямителя, емкость системы, параметры батареи и состояние автоматического выключателя.
Аварийные и предупреждающие уведомления отображаются светодиодами на передней панели и через потенциальные свободные контакты аварийных сигналов, которые позволяют дистанционную сигнализацию Внешний мониторинг сигналов тревоги и системы осуществляется через порт USB или RS232 с использованием программного обеспечения PowCom ™ на базе ПК. ACX Advanced имеет порт Ethernet, позволяющий управлять сетью TCP / IP и поддержкой через Интернет. Аварийные сигналы могут быть сопоставлены с помощью SNMP-ловушек на клиентские платформы OSS (Operation Support System), такие как Castle Rock Computing SNMPc Network Manager ™.
Для удовлетворения индивидуальных требований к сайтам модуль интеллектуального контроллера ACX Advanced содержит программируемые логические блоки, которые можно использовать для мониторинга и контроля указанных требований. Это позволяет задавать индивидуальную маршрутизацию аварийных сигналов и логические операции как действия, активировать аварийные сигналы и активировать выходы на основе мониторинга, сравнения и обработки внутренних или внешних сигналов.
Контроллер ACX Advanced поддерживает плату мультиплексора 4 × 64 выпрямителя, которая добавляет поддержку дополнительных 192 выпрямителей путем мультиплексирования четырех каналов RS485 в один канал, предоставленный контроллером. Когда выпрямительный мультиплексор установлен вместе с внутренней структурой меню контроллера, он автоматически изменяется, чтобы отображать 4 канала, один из которых можно выбрать для просмотра данных о связанных выпрямителях. Аналогично, при опросе контроллера с использованием программного обеспечения для удаленного доступа PowCom ™ в программном обеспечении автоматически включается выбор канала.
Грантия 3 года
• Выбираемые пользователем параметры тревоги
• USB или RS232 * интерфейс, сухие аварийные контакты формы «C»
• Программируемая сигнализация, логический блок и аналоговые входы
• Интерфейс Ethernet 100 Мбит / с + поддержка веб- сервера + SNMPv3
• Журнал событий: 1000 событий
• Звуковая сигнализация
• Удаленное обновление конфигурации
• Регистрация данных на карте Micro SD
• Поддержка нескольких языков
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
ВХОД:
_________________________________________________________
Диапазон напряжения:
18 - 60VDC
_________________________________________________________
Ток:
< 200mA
_________________________________________________________
_________________________________________________________
ИНТЕРФЕЙС:
_________________________________________________________
Дисплей:
3 x 16 символов LCD
_________________________________________________________
Языки:
английский, немецкий, испанский, русский, китайский
_________________________________________________________
Внутр. связь:
шина данных RS485 (макс. 64 модуля), карта microSD (до 4 ГБ)
_________________________________________________________
Внешняя связь:
Интерфейс USB или RS232 * для дистанционного управления через модем или напрямую с ПК с программным обеспечением PowCom ™.
Порт Ethernet, позволяющий контролировать и контролировать сеть TCP / IP. Поддержка веб-браузера + SNMPv1, v2, v3.
_________________________________________________________
Индикация:
Зеленый светодиод - питание включено
Желтый светодиод - предупреждение
Красный светодиод - авария
_________________________________________________________
Сигнальные входы:
Показания тока батареи (через шунт)
Чтение выходного напряжения
Аналоговые входы для симметрии батареи, чтение или общее использование
Датчик температуры батареи
Неисправность предохранителя нагрузки
Отказ предохранителя батареи
2 цифровых входа
_________________________________________________________
Сигнальные выходы:
Отключение LVD / PLD (максимум 4 *)
LVD / PLD переподключение
2 цифровых выхода
_________________________________________________________
Software:
Обновление с помощью Flash памяти
_________________________________________________________
_________________________________________________________
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ:
_________________________________________________________
Аварийные контакты:
4 (опционально 10 *) беспотенциальных переключающих контакта (Form-C)
_________________________________________________________
Аварии:
Низкое / Высокое напряжение
Разряд аккумуляторов
Отключение при перенапряжении
Высокая нагрузка
Неисправность теста батареи
Симметрия батареи
Отказ сети
Модуль
Модуль срочный
Отказ предохранителя батареи
Отказ выключателя нагрузки
Батарея / отключение нагрузки
Высокая / Низкая температура батареи
Отказ температурного датчика
Высокое / низкое напряжение переменного тока **
16 х Дополнительные определяемые пользователем
_________________________________________________________
_________________________________________________________
УПРАВЛЕНИЕ ВЫПРЯМИТЕЛЬНЫМ МОДУЛЕМ:
________________________________________________________
Режим энергосбережения:
Контроллер автоматически отключает резервные выпрямители в зависимости от нагрузки
_________________________________________________________
_________________________________________________________
ФИЗИЧЕСКИЕ И ЭКОЛОГИЧЕСКИЕ ХАР-КИ:
_________________________________________________________
Габариты:
85 x 40 x 225 мм, Ш х В х Д
_________________________________________________________
Вес:
0,2 кг.
_________________________________________________________
Рабочая температура:
-40 to +70°C
_________________________________________________________
Темп. хранения:
-40 to +85°C
__________________________________________________________________________________________________________________
СТАНДАРТЫ:
_________________________________________________________
EMC:
EN 61000-6-2, EN 61000-6-3, EN 300 386-2
_________________________________________________________
Безопасность:
IEC 60950-1, UL60950-1, & CSA-C22.2 No. 60950-1-03
_________________________________________________________
Окружающая среда:
Хранение - ETS 300 019-2-1
Транспорт - ETS 300 019-2-2
Эксплуатация - ETS 300 019-2-3
_________________________________________________________
_________________________________________________________
* В зависимости от конфигурации системы
** В зависимости от используемого выпрямителя
ИНТЕЛЛЕКТУАЛЬНОЕ УПРАВЛЕНИЕ САЙТОМ:
_________________________________________________________
Стандартно поддерживает до 64 выпрямителей или 256 с платой мультиплексора 4 x 64
_________________________________________________________
Тесты батареи и журнал
_________________________________________________________
Напряжение аккумулятора и контроль симметрии
_________________________________________________________
Измерение оставшегося заряда батареи
_________________________________________________________
Защита от глубокого разряда АКБ
_________________________________________________________
Температурная компенсация с программируемым коэффициентом компенсации
_________________________________________________________
Ежемесячная регистрация данных
_________________________________________________________
Инструменты журнала сайта
_________________________________________________________
_________________________________________________________
УПРАВЛЕНИЕ БАТАРЕЯМИ:
_________________________________________________________
Интеллектуальный заряд:
Алгоритм, зависящий от типа батареи, контролирует время зарядки, напряжение и предел тока батареи
_________________________________________________________
Выравнивающий заряд:
Интеллектуальная ускоренная зарядка, рассчитанная по циклам разряда, максимально продлевает срок службы батареи и минимизирует время работы генератора
_________________________________________________________
Отключение батареи:
Допустимое контролируемое напряжение отключения батарей
_________________________________________________________
Расширенный мониторинг батарей:
Статистическая регистрация основных параметров батареи, включая количество циклов, DoD, часы разряда, температуру, часы температуры, ток и напряжение симметрии.
_________________________________________________________
Журналы сайта:
Инструменты системы сайта, разработанные, чтобы помочь управлению сайтом.
Доступны ежедневные пиковые нагрузки и статистические журналы
_________________________________________________________
Измерение симметрии:
Дополнительный инструмент, который измеряет батареи для раннего обнаружения теплового разгона
_________________________________________________________
Заряд с термокомпенсацией:
Позволяет непрерывно регулировать выходное напряжение в зависимости от температуры батареи
_________________________________________________________
Отключение неприоритетной нагрузки (PLD):
Опция, которая позволяет отключать несущественную нагрузку под напряжением
