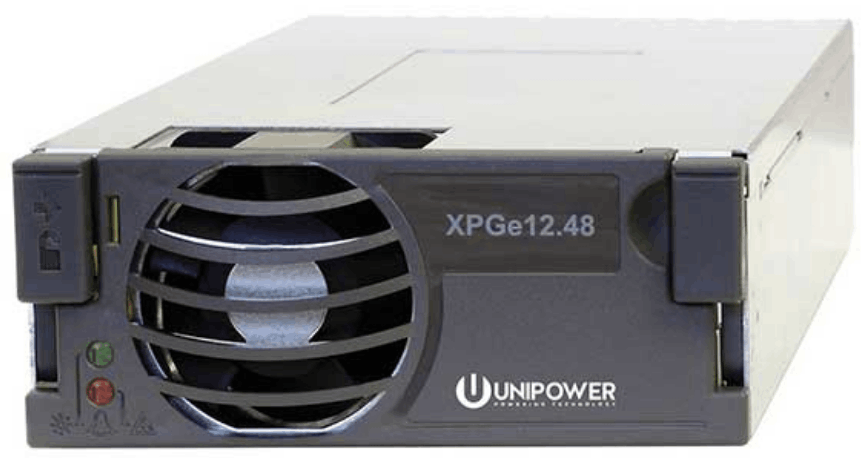

25 Amp Rectifier – Aspiro XPGe12.48

Aspiro

Datasheet

Информация:

    Выпрямительный модуль XPGe12.48G поднимает планку эффективности в выпрямителях среднего размера. Внедрение резонансной технологии повышает надежность.

    Выпрямитель обладает широким диапазоном входного рабочего напряжения, чтобы максимизировать доступную мощность в сложных условиях энергоснабжения.

    Типичные области применение для этих выпрямителей: как в помещении, так и на улице, что идеально подходит для широкополосного доступа, micro/pico BTS Cells, для предприятий E911 и GSM-R.

Гарантия 3 года


Особенности и опции:

• КПД >95%

• Лидирующие в классе значения удельной
  мощности - 21.8 Вт/дюйм3

• Широкий диапозон входного напряжения

• Тепловая защита

• Возможность "горячей" замены

• Соответствие международным стандартам

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

_________________________________________________________
 ВХОД:
_________________________________________________________
Напряжение:
Рабочий диапазон:
90-275VАС

Допустимое отклонение:
90-300VАС (L-PE and N-PE <250VAC)
_________________________________________________________
Ток:
<5.5A @ 230VAC
<5.7A @ 110VAC
_________________________________________________________
Частота:
47-63Hz
_________________________________________________________
Фактор мощности:
>0.99 typical
_________________________________________________________
Предохранитель:
2 х 12,5А(L & N)
_________________________________________________________
_________________________________________________________
ВЫХОД:
_________________________________________________________
Диапазон напряжения:
46-57VDC
_________________________________________________________
Мощность:
1200W at 180-264VAC
600W at 90-180VAC
_________________________________________________________
Ток:              48V NOMINAL                   53.5V FLOAT
                   25.0A at ≥180VAC              22.4A at ≥180VAC
                   12.5A at <180VAC               11.2A at <180VAC
_________________________________________________________
КПД:
>95%  для нагрузки 40-100%
________________________________________________________
Отклонение:
Vout ±1.0%
_________________________________________________________
Переходный режим:
±3% при колебаниях нагрузки 10-90% или 90-10%
время восстановления: 20ms
_________________________________________________________
Распред. нагрузки:
<5% от номинального тока
_________________________________________________________
Пульсации:
<100mV p-p (BW 500 MHz)
_________________________________________________________
Псофометрический шум:
<2mV, в соответствии с нормами CCITT
_________________________________________________________
_________________________________________________________
СТАНДАРТЫ:
_________________________________________________________
Безопасность:
UL60950-1 2nd Edition
CSA22.2, No. 60950-1 2nd Edition
EN60950-1 2nd Edition
_________________________________________________________
Пусковой ток:
ETSI ETS 300 132-1
_________________________________________________________
Гармоники:
EN61000-3-2
_________________________________________________________
EMC:
ETSI EN300 386 V.1.3.2
EN61000-5-5, EN61000-6-1
EN61000-6-2, EN61000-6-3
EN61000-6-4
EN55024 performance criterion A
EN55022 Class B
FCC Part 15 Class B
_________________________________________________________
Экологические:
Storage: ETSI EN300 019-2-1
Transport: ETSI EN300 019-2-2
Operation: ETSI EN300 019-2-3
Damp Heat: IEC60068-2-78
MIL-STD-810D section 507.2
Earthquake: GR 63 Core Zone 4
_________________________________________________________
_________________________________________________________
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
Габариты:
102 x 229 x 41 мм (ШхДхВ)
_________________________________________________________
Вес:
1,1 кг.
_________________________________________________________
Охлаждение:
принудительное, автоматическое регулирование числа оборотов
_________________________________________________________
Изоляция:
4.25kVDC вход-выход
2.12kVDC  вход-земля
0.2kVDC   выход-земля
_________________________________________________________
Защита корпуса:
IP20
_________________________________________________________
Установка:
19in/23in x 1U subrack до 4 модулей
__________________________________________________________________________________________________________________
ОБЩИЕ ХАРАКТЕРИСТИКИ:
_________________________________________________________
Защита:
защита от короткого замыкания;
автоматические ограничение тока/мощности;
защита от перегрузки;
температурная защита
_________________________________________________________
Аварии:
отказ вентилятора;
предварительное предупреждение вентилятора;
отключение из-за высокой температуры;
предварительное предупреждение о высокой температуре;
снижение выходной мощности;
низкое выходное напряжение;
ошибка распределения тока;
внутренняя ошибка связи;
превышение выходного напряжения
_________________________________________________________
Индикация:
зеленый – включен (рабочий режим);
желтый - ограничение вых. мощности;
мигающий  желтый- ошибка связи с модулем;
красный - авария модуля
_________________________________________________________
Звуковой шум (nominal input):
<45dBA @ ≤25°C
<55dBA @ >45°C
_________________________________________________________
Рабочая температура:
от -40 °C до +75°C на высоте до 2000м
(режим ограничения выходной мощности при температуре от +55°C с линейным понижением мощности до 800Вт при температуре +75°C при
Uвх. ≥180VAC)
_________________________________________________________
Температура хранения:
-60°C to +85°C
_________________________________________________________





ВЫПРЯМИТЕЛЬНЫЕ МОДУЛИ СЕМЕЙСТВА ASPIRO:

_________________________________________________________
Модель*           Uвх.         Pвых.**         Iвых.**           Tмакс.
_________________________________________________________
XR08.48G       120VAC      800W       16.7A @ 48V          65°C
                                                                 15.0A @ 53.5V
                        ____________________________________________
                           208VAC     800W       16.7A @ 48V          65°C
                                                                  15.0A @ 53.5V
                        ____________________________________________
                           240VAC     800W       16.7A @ 48V           65°C
                                                                  15.0A @ 53.5V
_________________________________________________________
XPGe12.48G     120VAC      600W       12.5A @ 48V          75°C
                                                                   11.2A @ 53.5V
                         ____________________________________________
                            208VAC     1200W      25.0A @ 48V        55°C
                                                                   22.4A @ 53.5V
                         ____________________________________________
                            240VAC      1200W     25.0A @ 48V        55°C
                                                                   22.4A @ 53.5V
_________________________________________________________

ПОМЕТКИ:
* Модели, выделенные курсивом, являются другими членами семейства продуктов. Нажмите на номер модели, чтобы перейти на соответствующую страницу продукта.
** Параметры указаны для максимального уровня температуры окружающей среды. См. отдельные страницы продукта или технические характеристики для снижения параметров при более высоких температурах. Абсолютная максимальная температура окружающей среды составляет 75°C.
